3D扫描仪薄壁件扫描技巧

发布时间:2023-02-07
分享到:

生活中的薄壁件物体都有哪些?

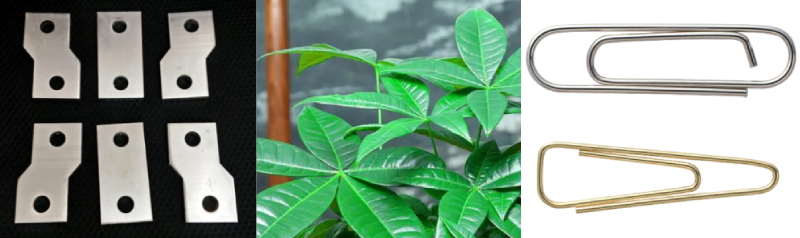

薄壁件多指壁厚与轮廓尺寸之比不超过1:20的物件,生活中随处可见的薄壁件物体有:扩展铜条、树叶、回形针等。

薄壁件

使用3D扫描仪进行扫描前准备

1.查看薄壁件物体是否需要喷粉

若薄壁件为彩色表面,因颜色会影响扫描仪的蓝光获取三维信息,建议喷粉;

若薄壁件为金属表面,因金属表面的反光特性会影响扫描仪获取三维信息,也需喷粉;

2.选择扫描方式

选择特征扫描模式或标记点扫描模式。

3.准备参照物进行辅助扫描

3.1准备一个特征点比较明显的物体放置在被扫描物体旁,以进行辅助扫描,并选择特征扫描模式;

3D扫描薄壁件

3.2当扫描的薄壁件物体较大时,请借助标记点以及转台扫描,并选择标记点扫描模式,标记点扫描注意事项请参考如何使用标记点扫描

薄壁件3D扫描建模

点击上图查看视频

开始扫描

1.扫描前设置

打开新建扫描;

选择精度:高精度;

选择扫描模式:特征;

选择纹理贴图:白模;

选择配件:无;

2.调节扫描界面参数

距离:保持距离在“最佳”位置。

因薄壁件物体比较薄,扫描距离不建议过近或过远。以使用MINI扫描回形针为例,扫描距离可调整为10cm-12cm。

亮度:调节深度相机的亮度,使中心预览窗口中,尽可能大面积显示出被扫描物体的三维数据信息。

扫描时需注意

1.同一区域不要反复扫描:

重复扫描同一部位并不能提高精度,相反可能会出现累积误差,一个扫描角度尽可能只扫一圈。

2.合理利用暂停和撤销键:

如果扫描过程中出现“拼接错误”的提示,请及时点击暂停按钮暂停扫描,再点击撤销按钮,撤回拼接错误的帧数,之后再点击开始按钮,继续扫描;

如果扫描过程中出现“跟踪丢失”的提示,请及时点击暂停按钮暂停扫描,再次开始扫描时,请从参照物特征点较多的区域找回。

完成扫描

点击完成前,取消勾选“点云立即融合”的设置。

点云融合:点击“点云融合”图标的下拉按钮,手动调节“点距”至最小值;

构网:点击“构网”图标左侧下拉按钮,手动调节“构网质量”至6,“降噪”至3;如有需要,可以选择“补洞”

导出:最后导出模型即可。

薄壁件3D扫描建模

模型处理

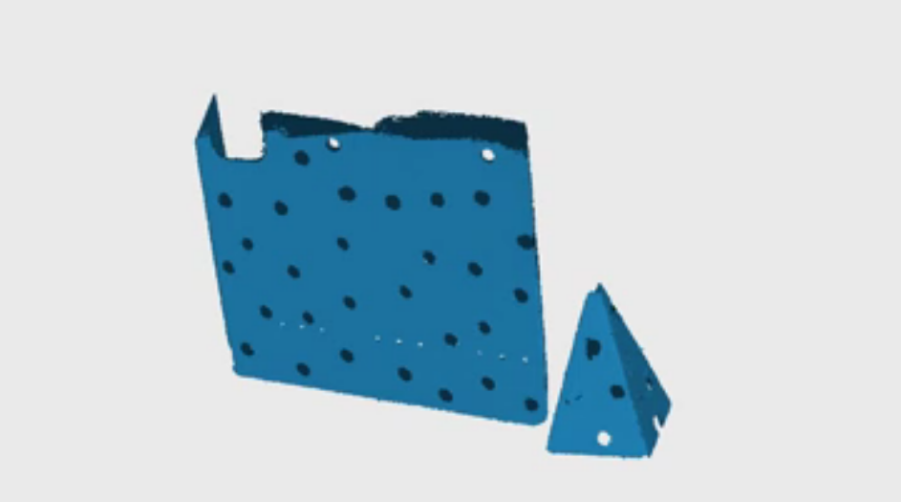

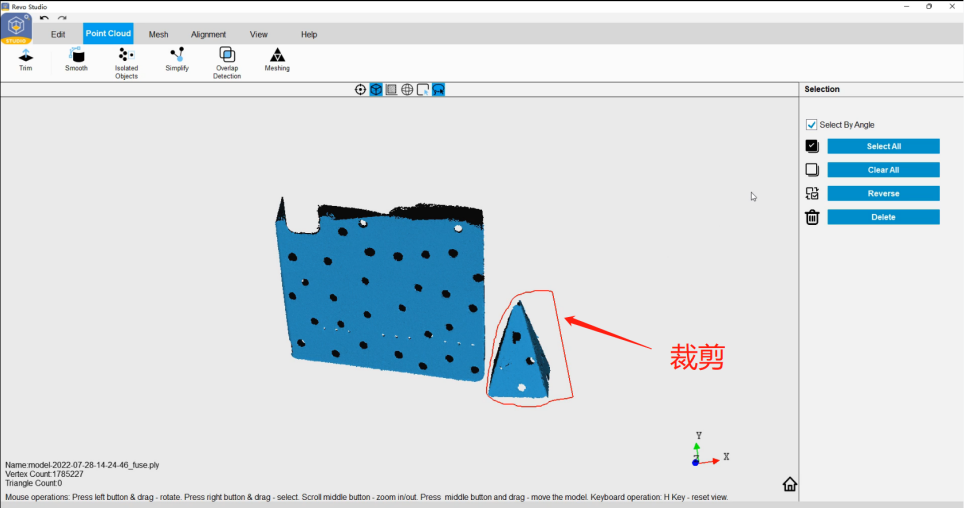

1.扫描完成后,将扫描后的模型导入Revo Studio编辑软件,选择“裁剪”工具,裁剪掉参照物的三维模型。

薄壁件3D扫描建模

2.若使用标记点扫描获得的模型,请在Revo Studio编辑软件中,将标记点部位未捕捉到的区域,选择“平滑”或“补洞”功能,补齐缺失的点云数据。
