如何借助标记点手持扫描大物体?

发布时间:2022-12-13
分享到:

如何粘贴标志点

我们家里的碗、玻璃杯、球、木板等几何特征不明显的物体,3D扫描仪很难分辨和拼接不同的帧面,有可能会出错。面对这样的物体,我们有什么办法帮助 3D 扫描仪“看懂”物体?

推荐使用标志点!

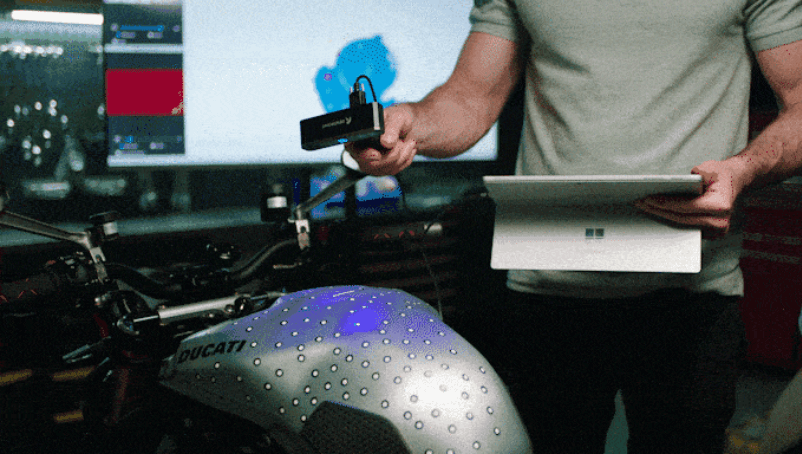

把标志点无规律(3-5cm间隔)地贴在扫描物体上或转台上,相当于让物体有了不规律的几何特征。扫描仪通过识别标志点来识别物体,来完成几何特征不明显的物体扫描。

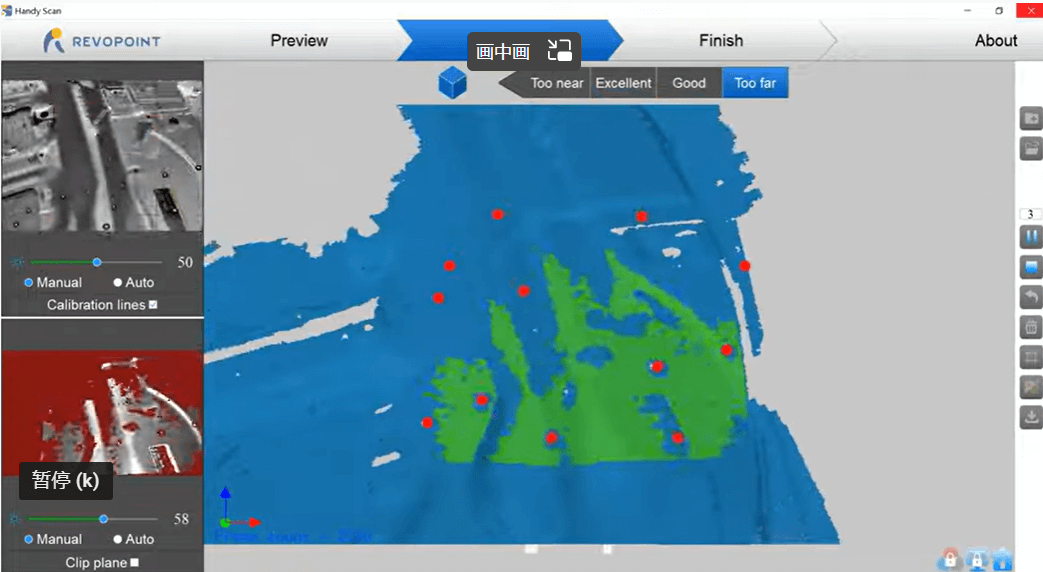

扫描时,请确保 Revo Scan 的预览窗口显现五个或更多标记点(红点),即为标记点粘贴有效。

3D建模

3D扫描建模

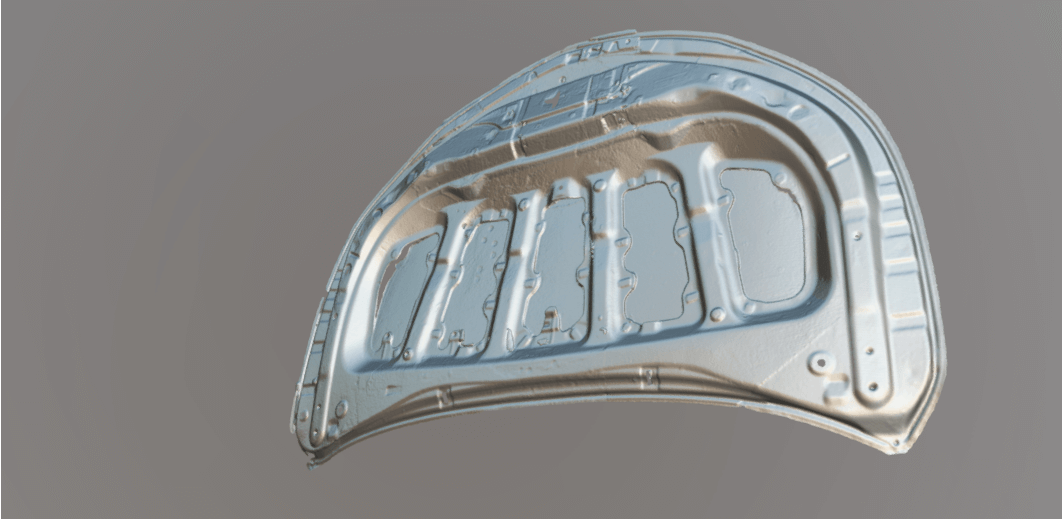

使用标志点模式扫描出的车厢盖,使用POP 2扫描


手持 3D 扫描仪扫描大物体时难点有什么?

1.手持扫描过程中可能会出现抖动,造成跟踪丢失的情况。

2.移动速度不均匀,造成拼接错误的情况。

3.需要采集的数据较多,采集时间较长。

4.存在轻微的累积误差,拼接不能完全闭环。


解决方法?

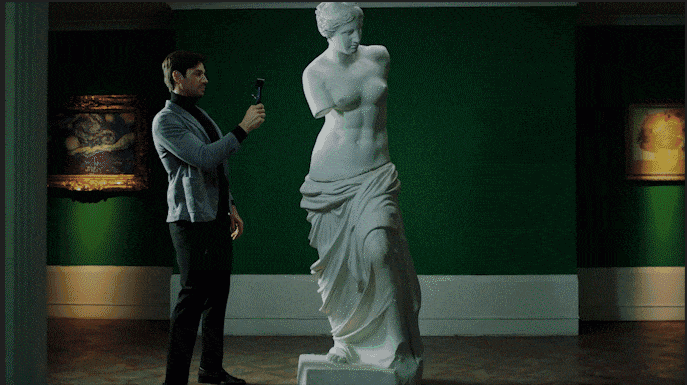

1.想要流畅扫描出模型需要您手持扫描仪时,稳定、匀速地移动,如果被扫描对象是人体或者动物,也需等其静止时再扫描。

2.提前观察大物体特征明显部位,提前规划好扫描路径,避免重复扫描,一个部位尽量只扫描一圈;在扫描人体时候先从脸部开始,后续扫描胳膊(特征不明显)时也要带到衣服上特征较多的地方,不要单独把胳膊扫完,这样会增加扫描难度。

3.出现跟踪丢失的情况时,您可以从已扫描过的区域或者特征较多的部位找回,在整个扫描过程中要持续的带入特征较多的地方进行扫描。

4.大物体由于体积较大,可能会在扫描一圈过来后存在轻微的累积误差,您无需担心,我们的算法会自动处理这种误差,顺利拼接。

手持扫描大物体的流程

连接扫描仪和手机/电脑双击打开“Revo Scan”软件确认设备已连接点击“新建”选择精度、扫描模式和纹理贴图(手机点击“设置”选择)调节距离为“最佳”调节 RGB相机和深度图相机的亮度(先“自动”再“手动”)开始/暂停扫描完成扫描或重新开始扫描点云融合构网纹理贴图(仅适用于彩色扫描)导出三维模型

REVOPOINT 哪款 3D 扫描仪产品更适合扫描大物体?

我们推荐扫描大物体不要超过以下的尺寸:

POP:3mx3mx3m

POP 2:2.5mx2.5mx2.5m(1.5m-2.5m即是大物体)

MINI:600mmx600mmx600mm(350mm-600mm即是大物体)

我们推荐您使用 POP 2 3D 扫描仪扫描大物体,因为 MINI 的单帧扫描范围为 64x118mm,相对于 POP 2 的 210x130mm 较小,扫描大物体的采集时间较长,如果是扫描人体,MINI 的工业级蓝光不适合扫描人脸(刺眼)。当被扫描物体超出 3.5m 时,我们推荐您使用 REVOPOINT 其他系列产品。

想要得到更好的模型效果,需要您多加练习,以下案例供您参考:

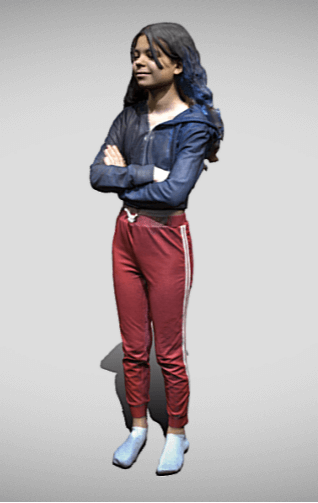

海外用户Sébastien Seb使用POP 2扫描人体

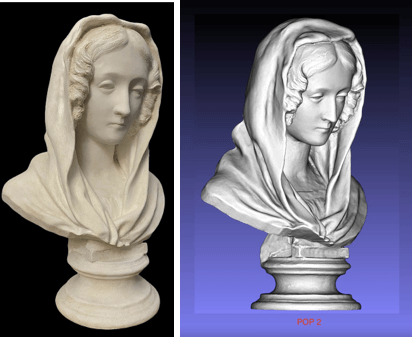

海外用户dfodaro使用POP 2扫描65cm高的雕像

10 (1).jpg

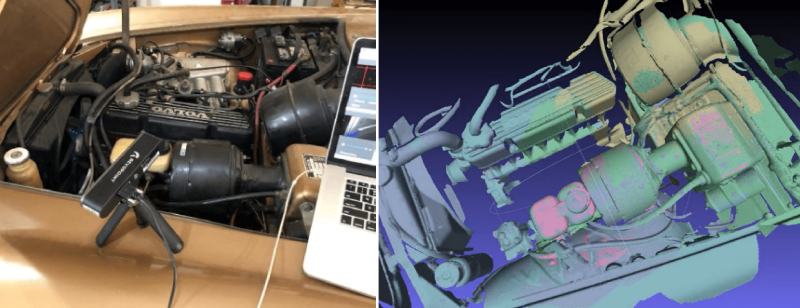

来自Andy Somogyi扫描的汽车引擎,使用POP 2扫描
